Galet de roulement inférieur vs galet supérieur : comment savoir lequel est défaillant

Lorsqu'un train de roulement commence à faire du bruit, à fonctionner rudement ou à s'user de manière inégale, la première question est généralement de savoir quel composant est responsable. Sur la plupart des engins à chenilles, il existe deux familles de galets différentes qui fonctionnent dans le même système : les galets inférieurs qui supportent le poids de la machine et les galets supérieurs qui soutiennent le brin supérieur de la chaîne. Leurs symptômes se recoupent suffisamment pour que les propriétaires remplacent souvent la mauvaise pièce, avant de constater que le problème est toujours là. Ce guide compare les deux, montre en quoi les symptômes diffèrent et détaille une simple séquence de diagnostic. Si vous achetez déjà des pièces, cela aide également à comprendre comment Galets de roulement pour pelles et bulldozers sont regroupés par machine et par position, car la position sur le train de roulement fait partie de ce qui identifie la pièce correcte.

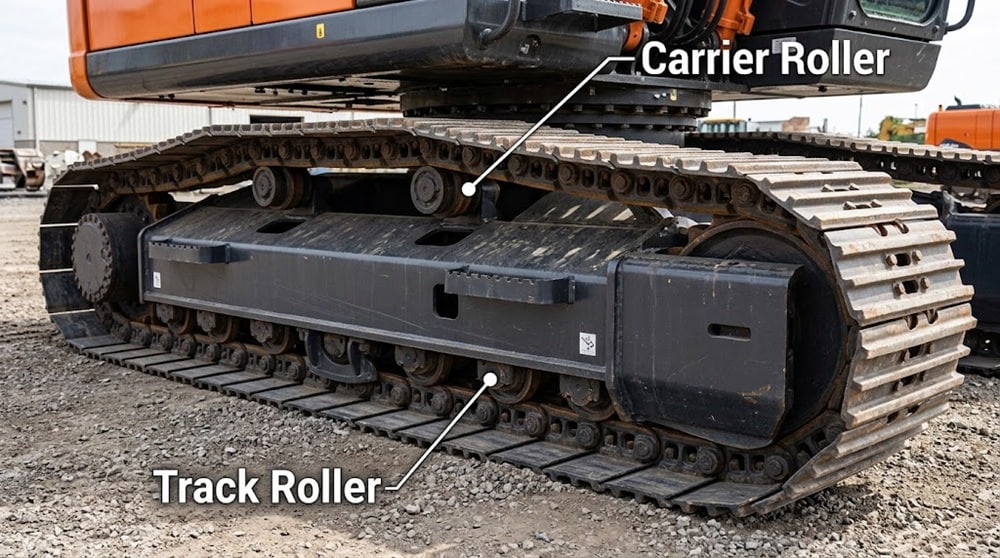

Deux galets différents dans le même train de roulement

La confusion commence par les noms. Dans la conversation courante, les gens disent « galet » pour les deux pièces, mais elles effectuent des tâches différentes à des endroits différents.

• Galet de roulement (également appelé galet inférieur) : monté le long du bas du châssis de chenille, supporte le poids de la machine et guide la chaîne là où elle entre en contact avec le sol.
• Galet supérieur (également appelé galet de portage) : monté sur le dessus du châssis de chenille, il soutient le brin supérieur de la chaîne et l'empêche de s'affaisser sur le châssis.

Parce que l'un travaille sous la machine et l'autre au-dessus, ils subissent des charges différentes. Les galets inférieurs subissent l'impact direct du sol, l'abrasion et tout le poids de la machine. Les galets supérieurs supportent le poids de la chaîne et subissent moins d'impacts, mais ils tombent quand même en panne en raison de dommages aux joints, d'un manque de rotation et de la contamination.

Comparaison des symptômes : lequel est défaillant ?

Le moyen le plus rapide de différencier les deux est d'examiner où apparaît le problème. Les problèmes au niveau du sol indiquent généralement les galets inférieurs, tandis que les problèmes visibles au-dessus du châssis de chenille indiquent les galets supérieurs.

Un avertissement mérite d'être répété : un problème qui ressemble à une défaillance de galet peut provenir de la tension des chenilles. Une chaîne trop détendue peut créer des symptômes sur les galets supérieurs et inférieurs, de sorte que la tension doit toujours être vérifiée avant de commander des pièces.

Une séquence de diagnostic simple

Suivez les étapes ci-dessous dans l'ordre. Cette séquence ne prend que peu de temps et évite la plupart des commandes de pièces erronées.

1. Garez la machine sur un sol plat et abaissez l'équipement.
2. Nettoyez la boue et les débris du train de roulement afin que les galets soient visibles.
3. Mesurez la tension de la chenille et comparez-la aux spécifications.
4. Inspectez les galets inférieurs : recherchez l'usure des flasques, les méplats, les fuites d'huile et les traces de frottement sur la zone de l'arbre.
5. Inspectez les galets supérieurs : recherchez les traces de contact avec la chaîne, l'absence de rotation et les fuites de graisse.
6. Faites tourner chaque galet à la main chaque fois que possible. Un galet qui ne tourne pas ou qui semble rugueux est défectueux.
7. Vérifiez s'il y a du jeu entre les galets et le châssis de chenille.
8. Enregistrez vos observations, accompagnées de photos et de dimensions mesurées, pour le fournisseur.

Si la machine est difficile à soulever ou si les galets ne sont pas accessibles en toute sécurité, demandez à un atelier d'effectuer la vérification. Le diagnostic sur une machine surélevée est plus rapide et plus sûr que de deviner à partir du seul bruit.

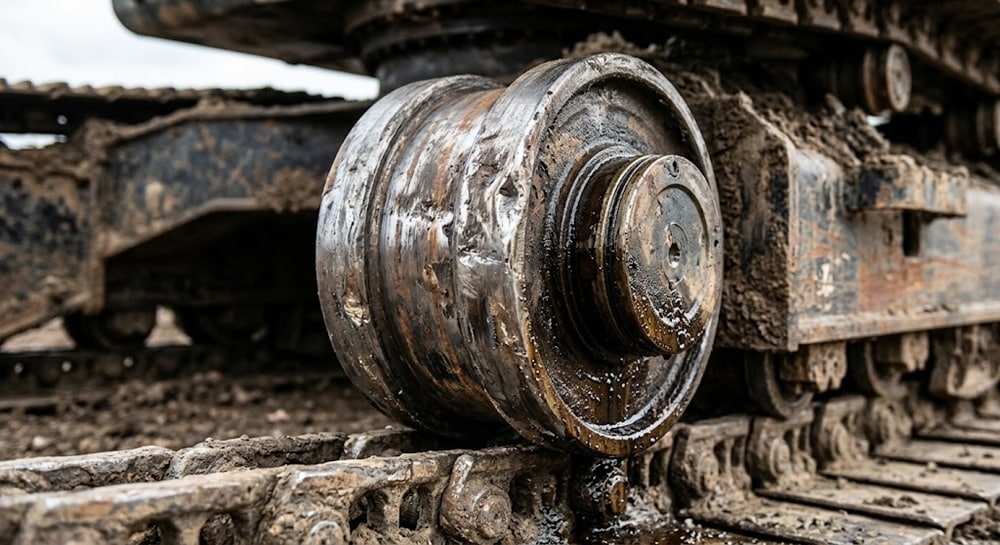

Pourquoi les galets supérieurs s'usent différemment

Les galets inférieurs s'usent généralement progressivement par abrasion. Les galets supérieurs tombent souvent en panne d'une manière différente, car ils sont plus susceptibles d'arrêter de tourner. Lorsqu'un galet supérieur se grippe, la chaîne glisse dessus au lieu de rouler, ce qui creuse une surface plane dans le galet et peut endommager les bagues de chaîne au fil du temps.

La raison est en partie liée à la conception et en partie à l'environnement. Les galets supérieurs supportent une charge plus légère, de sorte qu'un roulement défectueux ne se manifeste pas toujours par un bruit important. Ils se trouvent également dans une position où la boue et les débris peuvent s'accumuler, et où la lubrification est parfois oubliée lors de l'entretien. Les opérateurs qui comparent les options de remplacement recherchent généralement des galets dotés d'une étanchéité fiable et d'une conception qui tolère de longues périodes de rotation, c'est pourquoi la gamme de Galets porteurs d'excavatrice est organisée par modèle de machine et type de montage afin que l'unité correcte puisse être adaptée au châssis de chenille.

Ce qui se passe si vous remplacez la mauvaise pièce

Remplacer le mauvais galet ne fait pas seulement gaspiller de l'argent. Cela retarde également la véritable réparation et peut aggraver les dégâts entre-temps :

• Le galet défectueux continue d'endommager la chaîne.
• La charge inégale se déplace vers les galets voisins, qui tombent donc en panne plus tôt.
• L'usure de la chaîne s'accélère, ce qui coûte beaucoup plus cher qu'un galet.
• Les temps d'arrêt se répètent lorsque le défaut initial réapparaît.

Une vérification complète du train de roulement, plutôt qu'un remplacement de pièce unique, est la solution la plus économique dans la plupart des cas.

Remplacer par jeu, et non un par un

L'usure des galets sur une machine n'est jamais parfaitement uniforme. Lorsque plusieurs galets dans la même position présentent une usure similaire, les remplacer en tant que jeu maintient la charge équilibrée et la chaîne alignée. Mélanger un galet neuf avec des voisins très usés ne fait que transférer l'usure sur la nouvelle pièce.

Certaines machines utilisent également une conception où le galet supérieur peut être remplacé sans démonter l'ensemble complet. Sur ces machines, le corps du galet est renouvelé tandis que le support de montage reste en place, ce qui réduit le temps de travail et rapproche la machine de la production. Cela vaut la peine d'être confirmé lors de la comparaison des options de remplacement, car la différence de coût entre un ensemble complet et un galet remplaçable est importante. Les équipes de maintenance qui planifient les travaux sur le train de roulement autour de cette caractéristique consultent souvent leGalet supérieur remplaçable pour pelles sur chenilles comme référence sur la façon dont la conception remplaçable est spécifiée, y compris les dimensions du galet et les détails de montage nécessaires pour un appariement correct.

Habitudes d'entretien qui préviennent ces deux pannes

La plupart des défaillances de rouleaux proviennent d'un petit nombre de causes évitables. Les habitudes suivantes protègent à la fois les rouleaux supérieurs et inférieurs :

• Vérifiez régulièrement la tension des chenilles et maintenez-la dans la plage spécifiée.
• Graissez les galets équipés de graisseurs à l'intervalle recommandé.
• Nettoyez le train de roulement après avoir travaillé dans de la boue, de l'argile ou des matériaux abrasifs.
• Recherchez des fuites d'huile au niveau des joints et remplacez les galets qui fuient avant que le roulement ne tombe en panne.
• Réparez les petits problèmes de châssis de chenille et d'alignement avant qu'ils n'exercent une charge irrégulière sur les galets.
• Enregistrez les mesures au fil du temps afin qu'une tendance à l'usure soit visible avant la panne.

Aucune de ces tâches ne prend beaucoup de temps et, ensemble, elles préviennent la plupart des remplacements de galets qui deviennent urgents pendant une période chargée.

FAQ

Comment savoir si le bruit provient d'un galet supérieur ou d'un galet inférieur ?

Localisez le bruit par sa position. Le bruit provenant de près du sol indique des galets inférieurs, tandis que le bruit provenant du dessus du châssis de chenille indique des galets supérieurs.

Un galet support défectueux peut-il provoquer le déraillement de la chaîne ?

Un galet de roulement grippé ou usé affecte principalement le brin supérieur de la chaîne. Un déraillement au niveau de la ligne de contact avec le sol est plus souvent lié aux galets inférieurs, à la tension ou à l'alignement.

Les galets supérieurs et inférieurs s'usent-ils au même rythme ?

Non. Les galets inférieurs supportent une charge bien plus importante et s'usent généralement plus vite, tandis que les galets supérieurs sont plus susceptibles de tomber en panne à la suite d'un grippage ou de la détérioration d'un joint.

Est-il préférable de remplacer les galets par jeu complet ?

Oui, lorsque plusieurs galets présentent une usure similaire. Le remplacement d'un jeu complet maintient la charge équilibrée et protège la chaîne contre une usure inégale.

De quelles informations ai-je besoin avant de commander des galets ?

Le modèle et le numéro de série de la machine, la position du galet, la référence d'origine si elle est disponible, ainsi que les dimensions clés telles que le diamètre du galet, le diamètre de l'axe et le type de flasque.

Conclusion

Les galets inférieurs et les galets supérieurs se ressemblent dans une liste de pièces, mais ils travaillent à des emplacements différents et s'usent de manière différente. Vérifiez d'abord l'emplacement du symptôme, confirmez la tension de la chaîne, puis inspectez les galets qui correspondent à cette position. Les galets inférieurs présentent généralement une usure des flasques, une usure du diamètre et des fuites sous la machine, tandis que les galets supérieurs se grippent généralement, s'usent à plat ou cessent de tourner au-dessus du châssis de chenille. Diagnostiquez avant de commander, remplacez les galets usés par jeu dans la mesure du possible et maintenez la tension et la lubrification sous contrôle. Procédant ainsi, le train de roulement reste fiable et la machine reste en service.
