Vous rencontrerez probablement l'un des cinq principaux problèmes de tringlerie de godet lors des opérations intensives : des axes et des bagues usés, des biellettes en H et des biellettes latérales fissurées ou tordues, des oreilles de godet allongées et des alésages usés, des dispositifs de retenue desserrés, ou des composants de tringlerie grippés et mal alignés. Des cycles de charge constants, des gravillons abrasifs, des surcharges sévères et des programmes de graissage manqués accélèrent considérablement cette usure mécanique. Chaque problème décrit ci-dessous couvre des symptômes spécifiques, les causes profondes sous-jacentes et une solution fiable basée sur les pièces. Une réparation précoce et proactive protège le vérin de votre godet, votre balancier et la géométrie globale de votre flèche, tandis que l'approvisionnement en pièces de qualité pour la tringlerie de godet d'excavatrice garantit que la réparation reste durable dans des conditions de travail difficiles.

Pendant les opérations intensives exigeantes, les propriétaires d'excavatrices rencontreront probablement l'un des cinq principaux problèmes de tringlerie de godet : des axes et des bagues usés, des biellettes en H et des biellettes latérales fissurées ou tordues, des oreilles de godet allongées avec des alésages usés, des dispositifs de retenue desserrés, ou des composants de tringlerie grippés et mal alignés. Ces problèmes ne sont pas de simples inconvénients mineurs ; ils ont un impact direct sur l'efficacité d'excavation et la sécurité opérationnelle de votre machine.

Les causes profondes de ces pannes sont souvent une combinaison d'environnements de travail difficiles et de contraintes opérationnelles. Des cycles de charge constants, des gravillons abrasifs pénétrant dans les articulations, des surcharges sévères lors du concassage de roches et des programmes de graissage manqués accélèrent considérablement l'usure mécanique. De plus, un dimensionnement inadéquat du godet ou de mauvaises réparations par soudage peuvent créer des concentrations de contraintes sévères, conduisant à une fatigue structurelle soudaine.

Pour diagnostiquer ces problèmes à un stade précoce, les opérateurs doivent rechercher des symptômes spécifiques. Un jeu excessif ou un flottement dans le godet indique des axes et des bagues usés. Des fissures visibles ou une courbure le long des bras de tringlerie signalent une défaillance structurelle. Si les oreilles du godet sont allongées, l'axe ne retiendra plus le couple, provoquant un désalignement. De plus, si la tringlerie se grippe ou semble lente, cela indique souvent un composant tordu ou un manque de lubrification adéquate.

Ignorer ces symptômes entraîne des conséquences catastrophiques. Une tringlerie usée transmet des charges de choc anormales au vérin hydraulique, au balancier et à la géométrie globale de la flèche. Cela détruit non seulement l'alignement de vos principaux composants d'excavation, mais entraîne également des temps d'arrêt extrêmement coûteux et des réparations structurelles majeures.
Une réparation précoce et proactive est la clé pour protéger votre parc de machines. En remédiant immédiatement aux composants usés, vous préservez l'intégrité de votre système hydraulique. Lorsqu'il est temps de remplacer des pièces, l'approvisionnement en pièces de tringlerie de godet d'excavatrice de qualité supérieure garantit que la réparation reste durable dans les conditions de travail les plus difficiles. Des axes de haute qualité traités thermiquement, des biellettes en H renforcées et des bagues précises rétablissent la géométrie d'usine et redonnent à votre machinerie lourde ses performances optimales.

Points clés à retenir

• Remplacez immédiatement les axes et les bagues usés sous forme de jeu apparié pour maintenir l'ensemble de la tringlerie parfaitement aligné et éviter tout dommage structurel prématuré supplémentaire.

• Renouvelez ensemble les biellettes en H et les biellettes latérales tordues pour restaurer complètement la géométrie d'usine correcte, les angles d'excavation et le contrôle du godet.

• Utilisez un alésage de ligne spécialisé et un soudage précis pour réparer les oreilles de godet allongées et les alésages usés afin d'obtenir un ajustement sûr et une réparation structurelle durable.

Axes usés, bagues et pièces de tringlerie de godet d'excavatrice

Axes et bagues usés

Un godet desserré et flottant est votre tout premier signe d'alerte de dégradation des articulations. Vous entendrez généralement un son métallique distinct de cognement ou de cliquetis pendant le cycle de cavage du godet, et le godet dérivera visiblement ou aura du mal à maintenir une pente précise. Des rainures profondes, des zones plates polies ou un écaillement de surface sur les axes en acier confirment que l'articulation est complètement irrécupérable. Une usure unilatérale ou asymétrique indique généralement une charge latérale inégale, un axe tordu ou une perte de coaxialité dans les trous de la plaque d'oreille structurelle.

Une lubrification médiocre ou inadéquate est à l'origine de la grande majorité de ces dommages de type métal sur métal. Une graisse de haute qualité forme un film protecteur et visqueux entre les surfaces métalliques en contact, agissant comme un amortisseur vital contre les charges d'impact. Des intervalles de graissage manqués, un graissage excessif qui détruit les joints en caoutchouc et l'intrusion de fines particules de sable détruisent tous ce film protecteur et accélèrent considérablement l'usure par frottement.

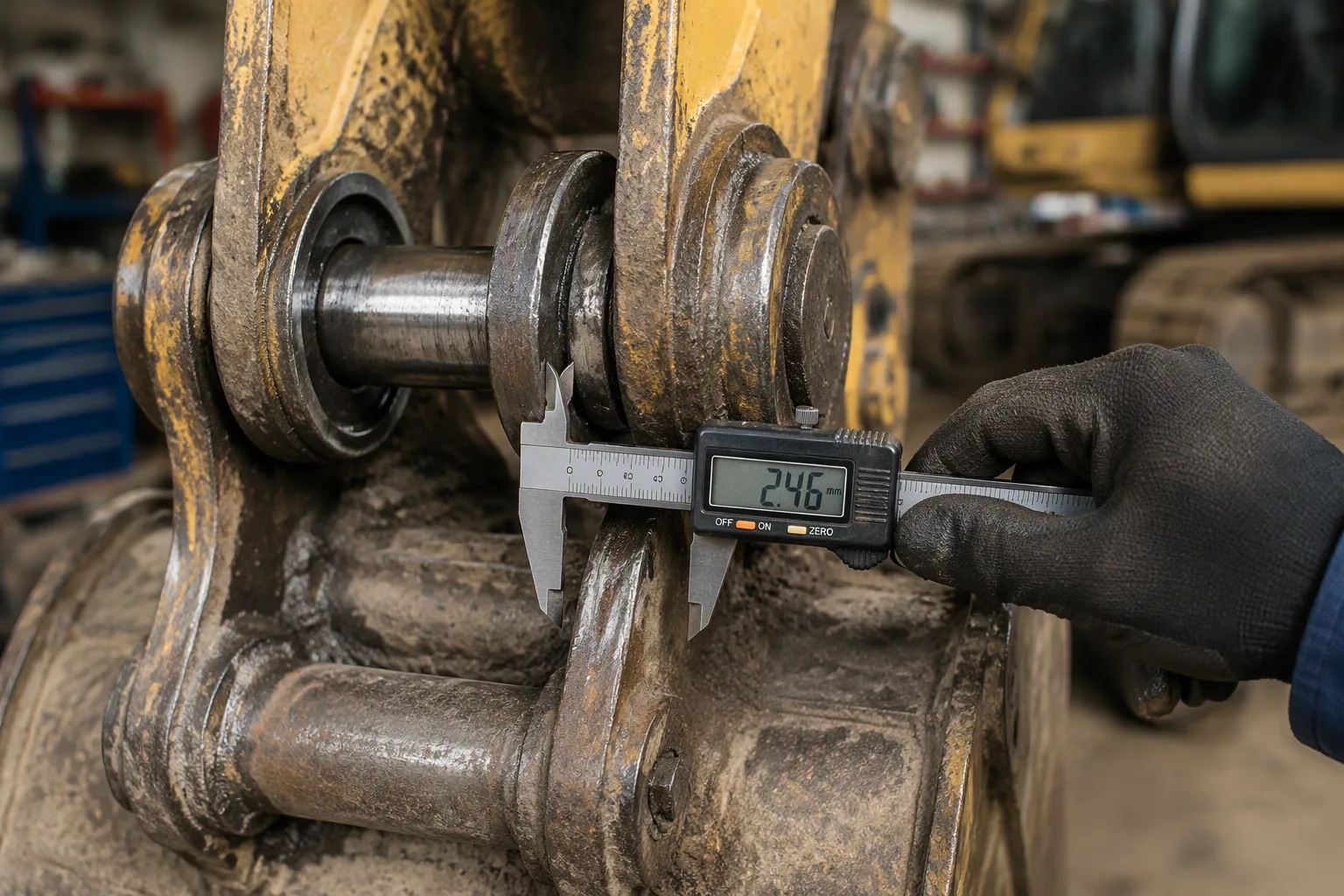

Mesurez toujours avant de décider d'une mesure corrective. Comparez le jeu radial mesuré entre l'axe et la bague à ces seuils opérationnels standard :

Le calage ne procure qu'un répit temporaire sous de faibles charges. Une fois que le jeu de l'articulation dépasse la tolérance opérationnelle sûre, suivez cette solution d'installation éprouvée :

• Remplacez toujours les axes et les bagues d'excavatrice ensemble en tant que jeu apparié pour préserver un alignement coaxial idéal.

• Mesurez précisément l'alésage du logement structurel avec un micromètre d'intérieur et l'axe de remplacement avec un micromètre d'extérieur.

• Congelez l'axe en acier en dessous de −20 °C et enfoncez-le délicatement dans une bague expansée thermiquement pour obtenir un ajustement serré approprié.

• Revêtez soigneusement toute l'articulation assemblée avec de la graisse au molybdène haute température, puis vérifiez la rotation fluide et sans frottement avec un jeu latéral nul.

Biellettes en H et biellettes latérales fissurées ou tordues

Une contrainte opérationnelle excessive et des surcharges lourdes bien au-delà des limites du fabricant tordront ou déformeront définitivement les biellettes en H et les biellettes latérales. Des charges latérales lourdes lors de cycles d'orientation rapides, des impacts accidentels contre des réseaux enterrés et des trous d'axe élargis désallignent l'ensemble du châssis de l'excavatrice. Surveillez attentivement un godet qui bascule excessivement même avec des axes serrés, des mouvements de torsion lors du cavage du godet, des alésages déformés en forme d'œuf et de la graisse qui jaillit sur les côtés au lieu de se répartir sur la surface portante. De fines microfissurations le long des cordons de soudure structurels près du tube central signalent une défaillance catastrophique imminente.

La biellette en H transmet efficacement une force de vérin hydraulique massive directement au godet ; les biellettes latérales, communément appelées biellettes de basculement, agissent comme des bras de pivot stabilisateurs essentiels. La restauration simultanée des deux composants rétablit la géométrie cématique correcte et le contrôle du godet. Les biellettes en H de godet d'excavatrice Fortune de qualité supérieure sont fabriquées strictement selon les normes de qualité d'origine (OEM), garantissant un ajustement précis pour les excavatrices Komatsu PC200-7, PC300-7/8, PC400-7 et Hitachi ZX200, ZX330-5G et EX400, y compris les modèles populaires tels que leKomatsu PC200-7 PC300-8 Excavator H Link. Lors de l'exécution des réparations, suivez ces directives :

• Remplacez ensemble la biellette en H centrale et les deux biellettes latérales correspondantes en tant qu'ensemble structurel complet.

• Renouvelez tous les axes de raccordement et les bagues à chaque point de pivot au sein de l'ensemble de tringlerie et d'axe.

• Choisissez des composants de biellette de godet robustes et protégés contre la corrosion si vous travaillez sur des chantiers très poussiéreux, boueux ou humides.

• Regraissez tous les pivots des articulations de basculement en respectant strictement le calendrier et revérifiez l'alignement du châssis après toute réparation structurelle importante.

Problèmes de tringlerie de liaison et de système hydraulique du godet

Une géométrie de tringlerie usée et déformée impose une contrainte excessive et anormale sur l'ensemble du système hydraulique du godet de l'excavatrice. Une mauvaise géométrie de tringlerie réduit considérablement la force de creusement à l'arrachement et l'efficacité de pénétration dans le sol, forçant le vérin hydraulique principal du godet à travailler beaucoup plus dur pour réaliser exactement la même coupe. Réparer et aligner la tringlerie mécanique est donc un élément essentiel pour prévenir les pannes hydrauliques prématurées du godet, plutôt que de considérer cela comme une tâche de maintenance complètement séparée.

Oreilles de godet allongées et alésages usés

La corrosion environnementale et les cycles de charges lourdes et continues ouvrent et déforment progressivement les oreilles du godet et les alésages structurels au fil du temps. Chaque cycle d'excavation transmet de fortes charges de choc directement à travers les axes de la tringlerie, ce qui fait perdre lentement à l'alésage en acier sa forme circulaire d'origine. Vous remarquerez un comportement de cavage du godet irrégulier, un bruit sourd audible lors de l'orientation ou du mouvement du godet, ainsi qu'une usure accélérée visible sur les composants de tringlerie adjacents. Ces symptômes apparaissent généralement lorsque des composants d'oreilles usés, desserrés ou endommagés provoquent un grippage mécanique, un jeu excessif des articulations ou une tension immense sur les vérins hydrauliques.

Mesurez toujours soigneusement le diamètre de l'alésage interne avant de choisir une méthode de réparation. Reportez-vous au guide de diagnostic ci-dessous :

Un alésage en ligne professionnel restaure efficacement la taille de l'alésage, la forme concentrique et l'alignement précis selon les spécifications d'origine de l'usine. Les techniciens rechargent le métal de base endommagé au moyen d'un soudage spécialisé, puis le réusinent aux dimensions exactes en se référant à l'axe central réel de l'oreille. L'approvisionnement en pièces de qualité pour la biellette de godet de pelle permet de restaurer la géométrie correcte de la cinématique et maintient l'ensemble de l'articulation de pivotement en bon état de fonctionnement, comme prévu.

Dispositifs de retenue desserrés et cinématique de pelle désalignée

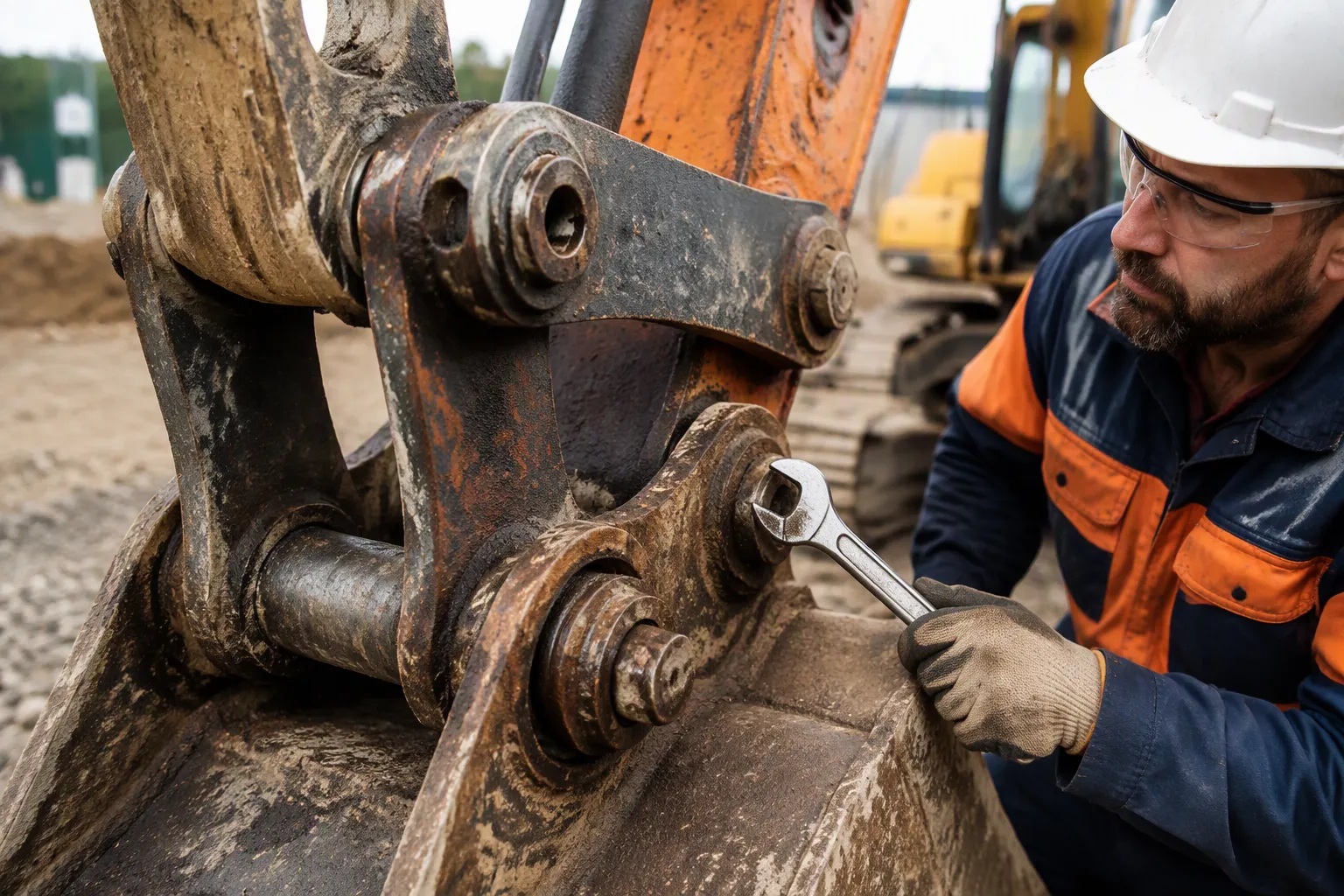

Des douilles usées, des biellettes latérales tordues ou de la boulonnerie desserrée désalignent rapidement l'ensemble de la cinématique de la pelle. La boulonnerie de retenue desserrée, endommagée ou manquante entraîne alors une aggravation très rapide des défaillances. Soyez attentif aux mouvements latéraux anormaux au niveau des articulations de pivotement, à la poussière métallique fraîche rouge-brun qui s'accumule autour d'un point de pivot et à un cognement métallique sec qui remplace une articulation auparavant silencieuse. Un boulon de retenue ou un circlip desserré peut se dévisser complètement sans que l'on s'en aperçoive, jusqu'à ce que le lourd axe en acier sorte entièrement de son alésage. Négliger les inspections quotidiennes de base transforme une simple réparation de boulonnerie en une panne majeure et catastrophique.

Installez toujours des dispositifs de retenue sûrs sur les deux extrémités des axes en suivant strictement la méthode de couple recommandée par le fabricant, et appliquez de la graisse fraîche avant de commencer le prochain quart de travail. Des composants de qualité supérieure tels que le Hitachi ZX200 ZX330-5G Excavator Bucket Linkoffrent un ajustement fiable et robuste pour les réparations de maintenance exigeantes. L'installation de nouvelles biellettes de godet de conception précise corrige l'alignement du châssis et évite toute contrainte hydraulique destructive supplémentaire. Choisissez toujours des pièces de rechange d'axes et de tringlerie robustes et protégées contre la corrosion si vous travaillez dans des environnements de travail poussiéreux, abrasifs ou à forte humidité.

Des symptômes tels qu'une réponse hydraulique lente, une capacité de levage réduite, des mouvements de bras brusques, une surchauffe du fluide hydraulique ou une baisse du rendement énergétique indiquent souvent des problèmes de coincement mécanique en développement qui doivent être diagnostiqués et réparés rapidement.

Détectez toujours l'usure mécanique dès le début de son cycle. Une goupille en acier usée ovalise progressivement sa bague en bronze, la bague usée finit par attaquer l'alésage du logement structurel, et la réparation nécessaire passe rapidement d'un simple remplacement de goupille à un soudage et un alésage de ligne complexes. Une tringlerie desserrée oblige également le système hydraulique à solliciter beaucoup plus de puissance, ce qui fait s'aggraver rapidement les problèmes hydrauliques persistants du godet. Remplacez toujours les goupilles et les bagues avant que le jeu interne ne devienne excessivement important, protégeant ainsi vos coûteux vérins de godet contre de graves contraintes de charge latérale.

Les axes et les bagues usés font toujours du bruit, vous devez donc les remplacer ensemble sous forme de jeu complet assorti. Les maillons en H et les maillons latéraux tordus se vrillent sous la charge, il convient donc de renouveler les deux côtés simultanément. Les trous d'oreilles allongés et les alésages usés exigent un alésage de ligne professionnel. Les éléments de retenue desserrés nécessitent un réajustement rapide et un couple de serrage approprié. Les assemblages de tringlerie mal alignés nécessitent toujours de nouvelles pièces de liaison de bucket de pièces d'excavatrice. Établissez un programme de maintenance préventive strict pour inspecter, entretenir et remplacer rapidement les composants usés de la tringlerie du bucket afin de maintenir les performances de la machine prévisibles et productives.

FAQ

De bonnes réparations des biellettes de godet protègent l'ensemble du système hydraulique contre des contraintes excessives. Inspectez et entretenez toujours les vérins de godet de l'excavatrice immédiatement dès que vous remarquez des fuites de fluide externes, et planifiez des révisions mécaniques majeures avant que de petits défauts ne se transforment en pannes coûteuses.

Comment repérer une tringlerie de godet d'excavatrice défaillante sur le terrain ?

Surveillez de près la présence d'un godet lâche et imprécis, de bruits de cognement forts au niveau des points d'articulation lors du basculement ou du cavage, de mouvements de godet brusques ou hésitants, ainsi que d'une dérive générale de la position du godet lors du maintien d'une pente. Une timonerie gravement usée impose une forte contrainte mécanique au circuit hydraulique et favorise des problèmes hydrauliques persistants au niveau du godet.

Est-ce qu'une tringlerie mécanique usée peut réellement causer de graves problèmes hydrauliques au niveau du godet ?

Oui, tout à fait. Une géométrie de tringlerie mauvaise et négligée oblige les vérins hydrauliques principaux du godet à travailler beaucoup plus durement contre une résistance mécanique accrue. Le fluide hydraulique chauffe nettement plus, les joints internes des cylindres cèdent prématurément et des fuites de fluide hydraulique tenaces s'ensuivent inévitablement. Réparez la tringlerie mécanique rapidement pour limiter les problèmes hydrauliques du godet et éviter une perte de fluide coûteuse.

Quelles tâches la maintenance préventive régulière de la tringlerie couvre-t-elle ?

La maintenance de routine nécessite le graissage de toutes les articulations à pivot selon un calendrier strict et une inspection minutieuse des axes, des bagues, des plaques de verrouillage et des dispositifs de retenue des boulons. Vérifiez régulièrement les niveaux de fluide hydraulique et surveillez les suintements de joints près des vérins du bucket. Une maintenance préventive régulière permet d'identifier les joints usés et les axes desserrés bien avant que des problèmes mineurs ne se transforment en pannes majeures du système hydraulique du bucket.
