Choix de la largeur des patins de chenille et du type de crampon pour la boue, la roche et les surfaces finies

Les patins de chenille ont l'air simples : une plaque en acier boulonnée sur la chaîne avec une barre en dessous. En pratique, la largeur du patin et le type de crampon déterminent l'adhérence d'une machine à chenilles au sol, son enfoncement, la vitesse d'usure du train de roulement et la préservation ou non de la surface sur laquelle elle travaille. Une même machine peut être inadaptée à la boue molle et parfaitement adaptée à la roche, simplement en raison des patins montés. Ce guide explique ce que chaque choix contrôle, puis montre comment assortir la largeur et le type de crampon à la boue, à la roche et aux surfaces finies. Il est utile de comprendre d'abord comment les patins et plaques de chenille pour excavatrice sont organisés par catégorie de machine et par spécification de patin, car la largeur et le type de crampon font partie de l'identité de la pièce, et non d'une réflexion secondaire.

Deux variables qui décident de tout

La sélection des patins de chenille se résume à deux choix qui fonctionnent ensemble :

• Largeur du patin : contrôle la pression au sol et la flottaison. Un patin plus large répartit le poids de la machine sur une surface plus grande.
• Type de crampon : contrôle l'adhérence et la pénétration. La barre située sous le patin détermine la façon dont la machine s'ancre dans le sol.

Ces deux choix vont dans des directions différentes. Un patin large doté d'un crampon haut est performant sur sol mou mais lourd et agressif sur surface dure. Un patin étroit doté d'un crampon bas est efficace sur sol compact mais s'enfonce et patine dans la boue. La plupart des erreurs de sélection proviennent de l'optimisation d'une variable tout en ignorant l'autre.

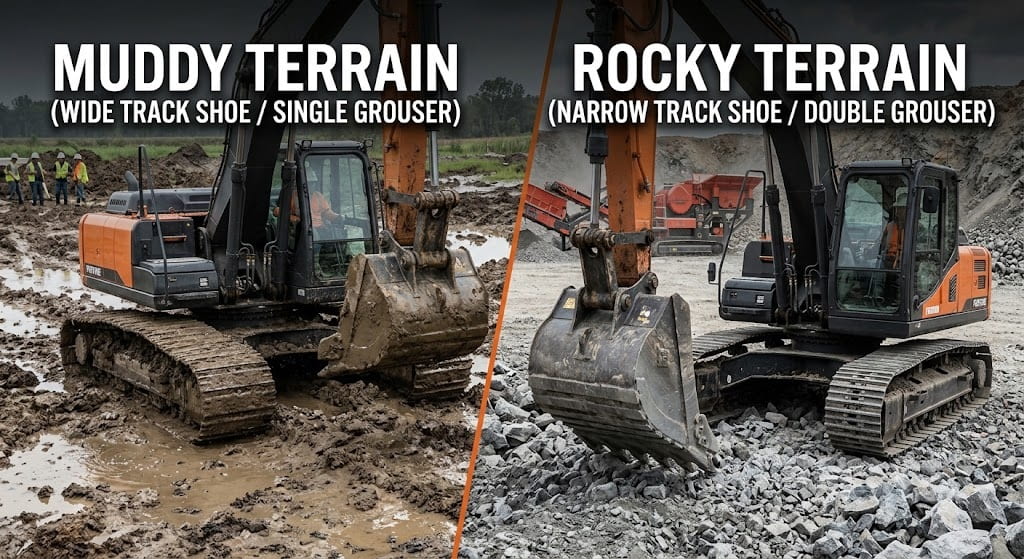

Assortir la largeur du patin au sol

La largeur du patin dépend de la manière dont le poids de la machine est réparti. Dans des conditions de sol mou, la flottaison prime sur tout le reste. Sur des surfaces dures et compactes, un patin plus étroit réduit la charge sur la chaîne et l'effort nécessaire pour tourner.

• Sol mou, humide ou boueux : un patin plus large diminue la pression au sol et réduit l'enfoncement.
• Sol ferme ou compacté : un patin plus étroit suffit généralement et sollicite moins le train de roulement.
• Conditions mixtes : choisissez une spécification intermédiaire et validez-la par rapport à la plage recommandée de la machine.
• Pentes et travaux en dévers : une largeur excessive peut augmenter la charge latérale ; confirmez que la combinaison de la machine et du patin est adaptée.

Plus large ne signifie pas automatiquement mieux. Chaque augmentation de largeur ajoute du poids à la chaîne et accroît la charge sur les axes, les bagues et les galets. Le bon patin est le plus étroit qui assure encore une flottaison acceptable dans les conditions de travail.

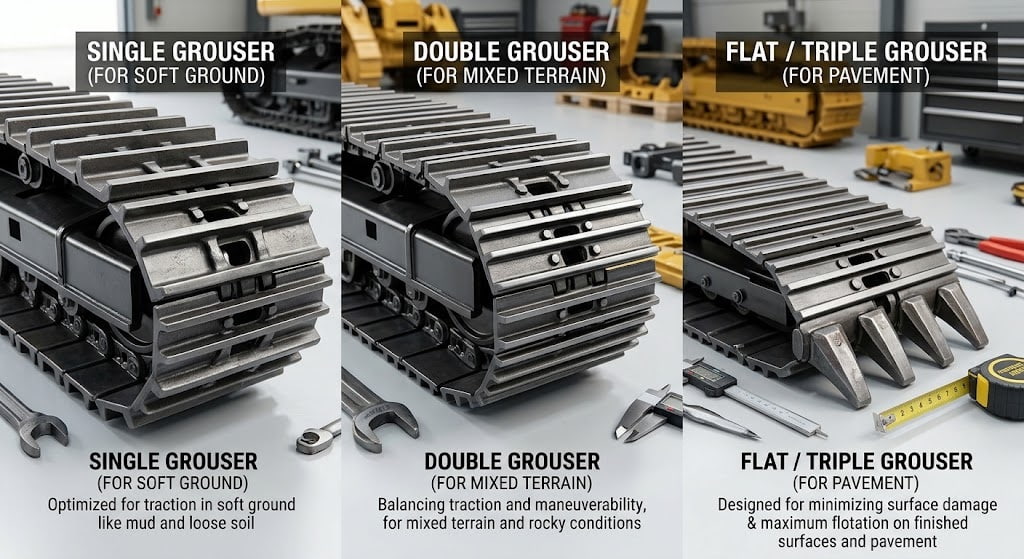

Assortir le type de crampon à la surface

Le crampon est la barre qui pénètre dans le sol. Sa hauteur et son profil déterminent la traction, ainsi que l'importance des dommages causés par la machine à la surface sur laquelle elle roule.

• Crampon standard : traction polyvalente pour la terre, l'argile et les conditions mixtes.
• Triple crampon : trois barres au lieu d'une, offrant un déplacement plus fluide et une bonne adhérence sur sol ferme.
• Crampon haut : pénétration plus profonde pour les sols mous, glissants ou en pente.
• Patin plat ou de voirie : profil bas pour les travaux ne devant pas endommager une surface pavée.
• Patin en caoutchouc ou à clip : protège l'asphalte, le béton et les sols finis lors des déplacements sur route ou des travaux en intérieur.

La hauteur des barrettes affecte également la durée de vie du train de roulement. Une barrette plus haute offre une meilleure adhérence mais crée un bras de levier plus long, de sorte que les impacts sur la roche transmettent une charge plus importante dans le patin, la chaîne et les galets. Dans la roche dure, une barrette modérée avec une plaque de patin solide est généralement plus économique qu'une barrette agressive qui transfère les chocs dans la chaîne.

Roche : Gestion de l'usure et des impacts

Travailler dans la roche modifie les priorités. La traction est rarement le problème ; ce sont l'usure et les impacts qui le sont. Le patin doit résister au contact constant avec un matériau tranchant et dur sans se fissurer ni s'user en profondeur.

• Préférer une plaque de patin plus épaisse et des soudures de barrettes renforcées pour les travaux en roche abrasive.
• Éviter une hauteur de barrette excessive là où la chaîne est déjà sollicitée par les impacts.
• Vérifier régulièrement les boulons de patins ; le travail dans la roche desserre la quincaillerie plus rapidement que le travail dans la terre.
• Inspecter l'usure des barrettes au niveau du bord d'attaque, là où se produit l'essentiel de l'abrasion.

Pour les machines qui travaillent dans des conditions mixtes, les propriétaires conservent souvent deux jeux de patins et les changent selon la saison ou le type de travail. Cela semble représenter un coût supplémentaire, mais adapter le patin au sol coûte généralement moins cher que de remplacer prématurément la chaîne et les galets. C'est également la raison pour laquelle les acheteurs sérieux comparent la spécification exacte des patins pour leur catégorie de machine plutôt que de commander selon l'apparence, et pourquoi vérifier un patin de chenille pour bulldozers et pelles sur chenilles Caterpillar par rapport au modèle de la machine et à la plage de numéros de série est le moyen pratique de confirmer la largeur, le pas et le type de barrette avant de commander.

Surfaces finies : Protéger le sol et la machine

Le travail sur asphalte, béton ou sol fini pose un problème différent. La machine doit se déplacer sans détériorer la surface, et le patin doit résister au contact à faible traction et forte friction qui en découle.

• Monter des patins en caoutchouc ou à clip pour les déplacements sur route et les zones de travail pavées.
• Utiliser des patins plats ou de rue lorsque la surface doit rester intacte et que la traction n'est pas critique.
• Réduire la vitesse de déplacement et éviter les virages serrés, qui sont la principale cause de détérioration de la surface.
• Inspecter les patins après les déplacements sur route ; des patins manquants chargent les patins restants de manière inégale.

La protection des surfaces n'est pas seulement une question d'apparence. Un revêtement endommagé engendre des réclamations et des coûts de réparation qui dépassent généralement le prix d'un jeu de patins. Par conséquent, adapter le patin à la surface relève autant d'une décision commerciale que technique.

Référence de sélection rapide

Le tableau ci-dessous combine les deux variables pour les types de travaux courants. Considérez-le comme un point de départ et confirmez la spécification finale par rapport au manuel de la machine et aux données du fournisseur.

Erreurs courantes de sélection

• Choisir le patin le plus large disponible sans vérifier l'effet sur la charge de la chaîne et des galets.
• Utiliser des éperons hauts sur la roche et s'étonner ensuite de la défaillance prématurée de la chaîne.
• Conduire sur de l'asphalte avec des éperons standard et endommager la surface.
• Assortir les patins par photo ou apparence au lieu du pas, de la largeur et du schéma de boulonnage.
• Ignorer le couple de serrage des boulons de patin et perdre des patins pendant le travail.
• Remplacer les patins sans inspecter la chaîne et les galets en même temps.

Acheter les bons patins

Avant de commander, préparez le modèle et le numéro de série de la machine, la largeur et le pas actuels des patins, le type et la hauteur des éperons, le schéma des trous de boulons et les conditions de travail auxquelles la machine fait face. Les fournisseurs peuvent confirmer la spécification correcte beaucoup plus rapidement lorsque ces détails sont inclus.

Étant donné que les patins, la chaîne, les galets et les barbotins s'usent ensemble, il est généralement utile de vérifier l'ensemble du train de roulement lors du remplacement des patins. Les équipes qui planifient ainsi examinent souvent la gamme complète de pièces de train de roulement tout en spécifiant de nouveaux patins, de sorte que des galets usés ou une chaîne étirée peuvent être remplacés lors de la même intervention au lieu de provoquer une seconde panne peu de temps après.

FAQ

Dois-je choisir des patins plus larges pour un terrain boueux ?

Généralement oui, car des patins plus larges réduisent la pression au sol et améliorent la portance. Confirmez que la largeur se situe dans la plage recommandée pour votre machine.

Quel type de crampon est le mieux adapté aux travaux sur roche ?

Un crampon standard sur une plaque de patin plus épaisse et renforcée est généralement le choix le plus économique dans la roche, car l'usure et les chocs comptent plus que l'adhérence.

Puis-je utiliser les mêmes patins sur l'asphalte et sur la terre ?

Pas idéalement. Les crampons standard endommagent les surfaces pavées. Les patins en caoutchouc ou plats constituent la solution pratique lorsque la machine doit travailler sur un sol fini.

Comment connaître la largeur et le pas de mes patins ?

Mesurez la largeur du patin, le pas entre les maillons de la chaîne et l'entraxe des trous de boulons, ou consultez les spécifications dans le manuel de pièces de votre modèle de machine.

Est-ce que les chaussures de piste plus larges usent le train de roulement plus rapidement ?

Ils ajoutent du poids et de la charge à la chaîne et aux galets, de sorte qu'un patin inutilement large peut raccourcir la durée de vie des composants. L'objectif est d'obtenir le patin le plus étroit possible qui fonctionne toujours dans vos conditions.

Conclusion

Le choix des patins de chenille relève d'une décision en deux parties : la largeur contrôle la portance et la charge, le type de crampon contrôle l'adhérence et les dommages au sol. Adaptez la largeur à la mollesse du sol, associez le crampon au niveau de mordant et de protection requis par le travail, et confirmez les spécifications par rapport au modèle de votre machine avant de commander. Lorsque les patins sont remplacés, vérifiez la chaîne, les galets et les barbotins lors de la même inspection. Une machine équipée de patins correctement adaptés se déplace mieux, s'use plus lentement et endommage moins le sol sur lequel elle travaille.

Contactez fortunepart.com avec le modèle de votre machine, votre numéro de série et les conditions de sol dans lesquelles vous travaillez, et nous vous aiderons à confirmer la largeur de patin de chenille et le type de crampon adaptés avant de commander.
