Description du produit
Machines de construction Pièces de rechange pour excavatrice Caterpillar Flèche et balancier longue portée
La flèche et le balancier longue portée pour excavatrice sur chenilles sont un accessoire de travail frontal conçu pour les excavatrices Caterpillar lorsque la flèche standard ne peut pas atteindre le front de travail. Ils sont principalement fournis en deux types : le type à deux sections et le type à trois sections.
Le type à deux sections de flèche et de balancier longue portée est principalement utilisé pour le transport de construction de sable et de béton, la réparation de talus d'autoroutes, le dragage de cours d'eau et l'excavation de terre de fondations de bâtiments, de cours d'eau et de fossés profonds.
Le type à trois sections ajoute une section de flèche supplémentaire. Il est choisi lorsque le travail nécessite une portée horizontale plus longue ou une profondeur de creusement plus importante, comme le dragage de rivières larges, les talus d'autoroutes hauts ou longs, et les travaux de fondations ou de fossés profonds. La longueur, la taille des axes et la timonerie sont adaptées à la machine de base et au dessin du site.
Les pièces de structure principales comprennent la flèche, le balancier, la timonerie, les axes et les bagues, la disposition des conduites hydrauliques et les sièges d'articulation renforcés. L'accessoire est fabriqué comme une pièce de rechange de seconde monte pour les excavatrices sur chenilles et peut être produit selon le modèle et la plage de travail du client.

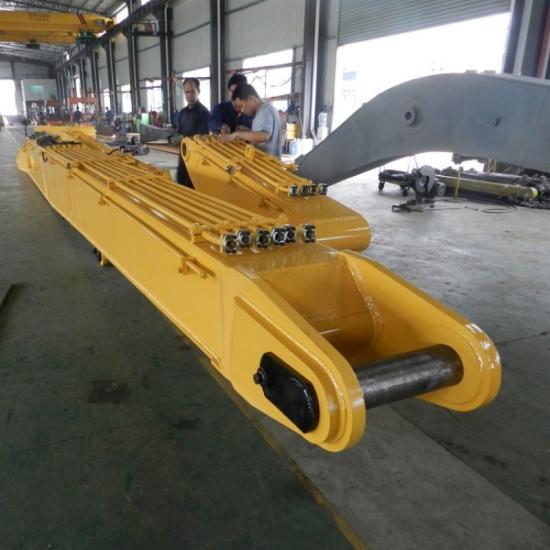

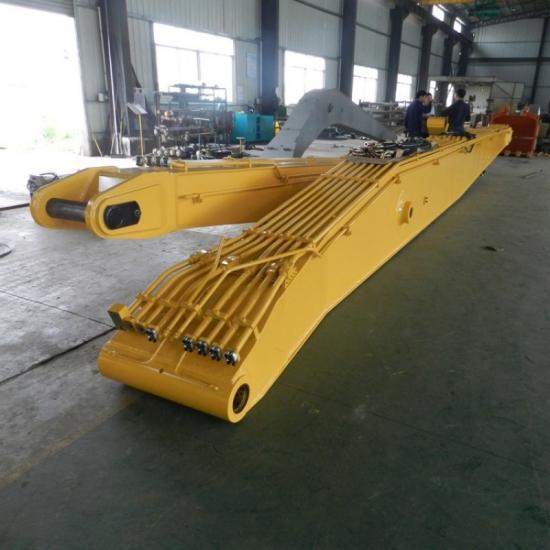

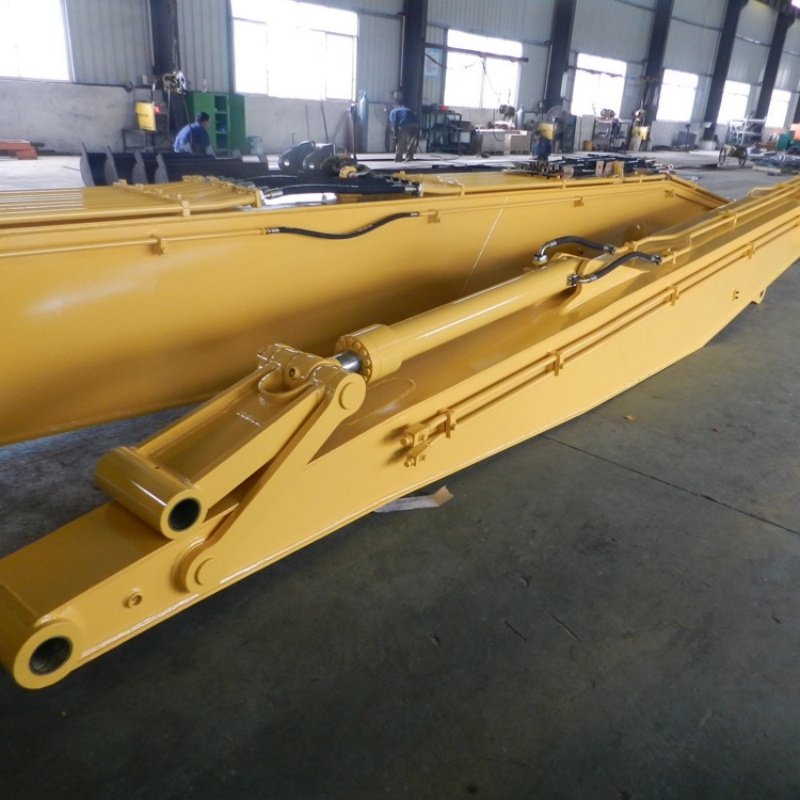

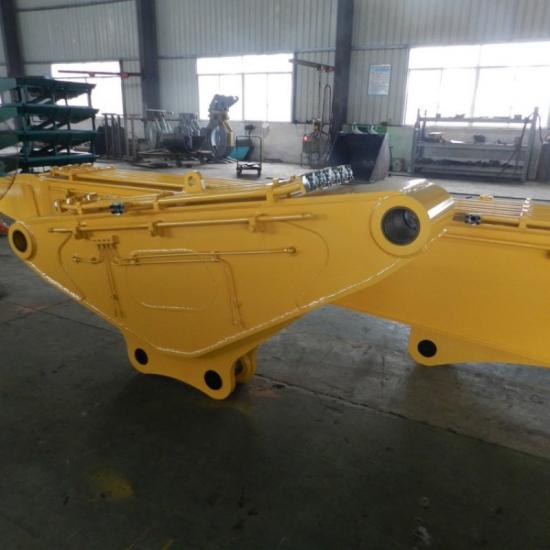

Flèche et balancier longue portée pour excavatrice Caterpillar
Propriétés mécaniques
Les chiffres ci-dessous sont des valeurs de référence typiques des nuances d'acier de construction couramment utilisées pour les flèches et balanciers longue portée. La nuance de tôle finale et la procédure de soudage sont confirmées sur le dessin de commande.
| Article | Propriété | Référence typique |
|---|---|---|
| Tôle Q345B | Limite d'élasticité | ≥ 345 MPa |
| Résistance à la traction | 470–630 MPa | |
| Allongement | ≥ 20 % | |
| Tôle à haute résistance Q690 | Limite d'élasticité | ≥ 690 MPa |
| Résistance à la traction | 770–940 MPa | |
| Allongement | ≥ 14 % | |
| Flèche et balancier soudés | Coutures principales | Soudage CO2 / MIG, pénétration complète sur les joints principaux |
| Structure | Flèche et balancier à section en caisson avec plaques d'articulation renforcées |
Liste de sélection des flèches et balanciers longue portée
Référence de sélection typique pour les excavatrices sur chenilles Caterpillar. La longueur finale, la taille des axes et le poids sont confirmés par le modèle de la machine et le dessin de travail.
| Article | Propriété | Référence typique |
|---|---|---|
| Caterpillar | Excavatrice | E320, E320D, E320E, E323, E330, E330D, E336, E345DL, E349DL, E374, E395, E305.5, E308, E312, E315 |
| Bulldozer | D3, D5H, D5M, D5N, D6, D6H, D6R, D6T, D6M, D6N, D7, D7G, D7H, D7R, D8, D8N, D8R, D8T, D9, D9R, D9N, D9T, D10N, D10T, D11N, D11T | |
| Niveleuse | 120, 140, 160, 18, 24 | |
| Komatsu | Excavatrice | PC55, PC70, PC130, PC200, PC220, PC240, PC300, PC350, PC400, PC450, PC650, PC800, PC1250 |
| Bulldozer | D20, D31, D37, D51, D61, D65EX-12, D65PX-15, D85EX-15EO, D85ESS-2A, D155AX-6, D275, D375, D475, D575 | |
| Chargeuse sur pneus | WA100, WA150, WA200, WA250, WA320, WA380, WA430, WA470, WA500, WA600, WA800, WA900 | |
| Niveleuse | GD405, GD555, GD655, GD675, GD755, GD825 | |
| Hitachi | Excavatrice | ZX55, ZX70, ZX120, ZX130, ZX200, ZX210, ZX240, ZX250, ZX330, ZX350, ZX470, ZX670, ZX870, ZX1200, EX200, EX300, EX400 |
| JCB | Chargeuse-pelleteuse | 1CX, 2CX, 3CX, 4CX, 5CX |
| Excavatrice | JS130, JS145, JS160, JS200, JS220, JS235, JS300, JS330, JS370, JS460 | |
| Kobelco | Excavatrice | SK55, SK75, SK130, SK140, SK170, SK200, SK210, SK210LC-8, SK220, SK250, SK260, SK300, SK330, SK350, SK480, SK500, SK850 |
| Hyundai | Excavatrice | R55, R80, R110, R140, R160, R180, R210, R220, R250, R290, R300, R330, R360, R380, R430, R480, R520, R800 |
| Shantui | Bulldozer | SD08, SD13, SD16, SD22, SD23, SD32, SD42, SD52, SD90 |
| Excavatrice | SE60, SE75, SE135, SE150, SE210, SE215, SE220, SE240, SE260, SE335, SE370, SE470, SE500 | |
| Doosan | Excavatrice | DX55, DX60, DX80, DX140, DX150, DX170, DX200, DX225, DX235, DX255, DX300, DX340, DX350, DX380, DX420, DX480, DX520, DX530, DX700, DX800 |
| New Holland | Excavatrice | E18, E26, E33, E37, E55, E60, E75, E135, E145, E175, E215, E230, E260, E305, E335, E385, E485 |
| Daewoo | Excavatrice | DH55, DH60, DH80, DH130, DH150, DH170, DH200, DH220, DH225, DH258, DH280, DH300, DH320, DH360, DH370, DH420, DH500 |
Caractéristiques
-
Deux options de structure
Des types à deux sections et à trois sections sont disponibles pour différentes portées et profondeurs de fouille. -
Structure en caisson haute résistance
La flèche et le balancier sont fabriqués en tôle d'acier de construction haute résistance pour les terrassements à grande portée. -
Points d'articulation renforcés
Les logements d'axe, les bagues et les plaques de tringlerie sont épaissis au niveau des principaux points de charge. -
Adapté à la machine de base
Les axes de montage, la position des conduites et la tringlerie du godet peuvent correspondre au modèle de pelle Caterpillar. -
Plage de travail personnalisée
La longueur est réalisée en fonction du tonnage de la machine, des plans, des échantillons et de la profondeur requise pour la rivière, le talus ou le fossé.
Application
- Transport de chantier de sable et de béton, où la machine doit charger ou déposer des matériaux au-delà du rayon de creusage standard.
- Réparation de talus d'autoroutes, incluant la taille, le nettoyage et le reformatage des talus latéraux longs ou hauts.
- Dragage de cours d'eau, de canaux et de voies navigables envasées depuis la berge.
- Excavation de terrassement pour des fondations de bâtiments, des cours d'eau et des fossés profonds.
- Travaux de pelles hydrauliques sur chenilles nécessitant une plus grande portée que celle offerte par la flèche et le balancier d'origine.
Dragage de rivières, réparation de talus et excavation profonde
Paramètres du produit
| Nom | Pièces détachées de pelle Caterpillar pour machinerie de construction, flèche et balancier longue portée |
| Type | Type à deux sections ; type à trois sections |
| Machine applicable | Pelles sur chenilles Caterpillar, construites selon le modèle requis |
| Matériau | Tôle d'acier de construction haute résistance Q345B ou Q690 |
| Procédé | Découpe CNC, fabrication de caissons, soudage CO2 / MIG, usinage de trous d'axe |
| Surface | Grenaillage, couche d'apprêt et peinture de finition |
| Pièces principales | Flèche, balancier, tringlerie, axes, bagues et supports de canalisation |
| Application | Manutention de sable et de béton, réparation de talus d'autoroutes, dragage de rivières, excavation de fondations et de fossés profonds |
| Personnalisation | Longueur, taille des axes et tringlerie fabriqués selon les échantillons, les conceptions et les plans |

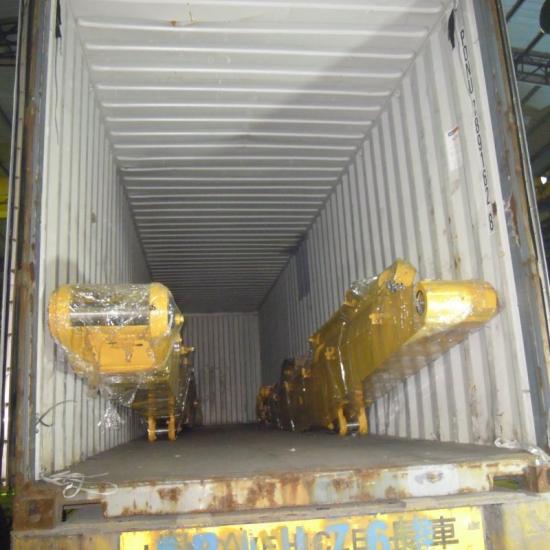

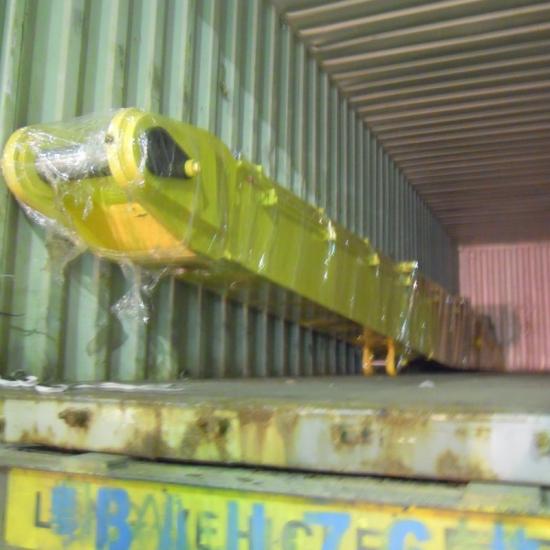

| Emballage | Cadre en acier ou emballage en bois pour l'exportation selon la longueur de la flèche |
Pourquoi nous choisir ?
FAQ
Quels types de flèches et de bras de grande portée sont disponibles ?
La flèche et le balancier de grande portée pour excavatrice sur chenilles se déclinent principalement en deux types : le type en deux sections et le type en trois sections. La structure est sélectionnée en fonction de la portée requise, de la profondeur de fouille et du modèle d'excavatrice.
À quoi sert principalement le type en deux sections ?
Il est principalement utilisé pour le transport de construction de sable et de béton, la réfection de talus d'autoroutes, le dragage de cours d'eau et l'excavation de terre de fondations de bâtiments, de cours d'eau et de fossés profonds.
Quand faut-il choisir un type en trois sections ?
Le type en trois sections est utilisé lorsque le front de travail nécessite une plus grande portée horizontale ou une plus grande profondeur, comme pour une rivière large, un long talus d'autoroute, ou des fondations et un fossé profonds. La longueur est déterminée par la machine et le site.
Quelles machines peuvent utiliser cette flèche et ce balancier ?
Ils sont fabriqués comme accessoire avant de rechange pour les excavatrices sur chenilles Caterpillar. Veuillez indiquer le modèle exact, la taille d'axe d'origine et la plage de travail requise afin que les dimensions de montage puissent correspondre.
La flèche et le balancier peuvent-ils être personnalisés ?
Oui. La longueur, la tringlerie et les dimensions des axes peuvent être produites selon les échantillons, les conceptions et les plans du client.
Quels matériaux et procédés sont utilisés ?
La flèche et le balancier sont fabriqués à partir de tôle d'acier à haute résistance Q345B ou Q690 par découpe CNC et soudage CO2 / MIG. Les alésages d'axe sont usinés, et la surface est grenaillée et peinte.
