Pourquoi votre machine perd-elle de la puissance ? Vérifiez d'abord le vérin hydraulique

Les vérins hydrauliques sont les muscles des engins de chantier. Chaque fois qu'une excavatrice creuse, qu'un bouteur pousse ou qu'une chargeuse soulève, le mouvement provient de l'extension et de la rétraction d'un vérin. Lorsqu'un vérin tombe en panne, la machine s'arrête, et les temps d'arrêt sur un chantier coûtent cher. Choisir un remplacement Vérin hydrauliquene consiste pas simplement à en trouver un qui se ressemble, car l'alésage, le diamètre de la tige, la course et le type de montage doivent tous correspondre à la machine et au travail qu'elle effectue. Ce guide explique comment fonctionnent les vérins, ce qu'il faut vérifier avant d'acheter et comment prolonger leur durée de vie.

Comment fonctionne un vérin hydraulique

Un vérin hydraulique convertit la pression hydraulique en force linéaire. Les pièces principales sont le fût, le piston, la tige, les fonds de vérin et les joints. L'huile sous pression entre par un orifice et pousse le piston, qui déplace la tige vers l'intérieur ou l'extérieur. La tige s'étend lorsque l'huile pousse du côté du piston et se rétracte lorsque l'huile pousse du côté de la tige. La force produite par un vérin dépend de la pression et de la surface du piston, tandis que la vitesse dépend du débit d'huile.

Les vérins des engins de construction travaillent dans des conditions difficiles. Ils absorbent les chocs, fonctionnent sous haute pression et opèrent à l'extérieur dans la poussière, la boue et les changements de température. Les joints maintiennent l'huile à l'intérieur et la saleté à l'extérieur, et ce sont généralement les premières pièces à s'user. Comprendre la construction de base aide lorsque vous comparez des vérins et lorsque vous décrivez un problème à un fournisseur.

Signes courants indiquant qu'un vérin nécessite une attention particulière

La plupart des problèmes de vérins se développent progressivement, et une détection précoce permet d'économiser à la fois sur les coûts de réparation et sur les temps d'arrêt. Soyez attentif à ces signes lors de l'inspection quotidienne :

• Fuite d'huile au niveau du joint de tige ou des fonds de vérin.
• Rayures, piqûres ou rouille sur la surface chromée de la tige.
• Mouvement lent ou faible même lorsque la machine fonctionne à plein régime.
• Dérive du vérin, où l'accessoire s'abaisse lentement lorsque la commande est relâchée.
• Bruit inhabituel, tel qu'un cognement ou un grincement, pendant le mouvement.
• Flexion visible de la tige ou dommages aux points de montage.

Une petite fuite externe est un avertissement, pas une raison de continuer à travailler jusqu'à ce que l'huile s'épuise. Les joints usés laissent la contamination pénétrer dans le vérin, et l'huile contaminée peut endommager le piston, le fût et même la pompe hydraulique principale. Réparer un vérin qui fuit rapidement est presque toujours moins coûteux que de le remplacer ou de réparer la pompe.

Spécifications clés à confirmer avant l'achat

Les vérins peuvent se ressembler de l'extérieur, mais les dimensions internes déterminent la force et la vitesse. Confirmez chaque point ci-dessous avec le fournisseur avant de commander.

Si l'ancien vérin peut être mesuré, c'est le moyen le plus rapide de confirmer la spécification. Mesurez le diamètre de la tige, le diamètre extérieur du fût, les longueurs entièrement étendue et entièrement rétractée, ainsi que les tailles des chapes. Prenez des photos de l'ancienne plaque signalétique s'il en existe une, car de nombreuses machines estampillent le numéro de pièce sur le corps du vérin.

Applications des vérins sur les pelles et les bouteurs

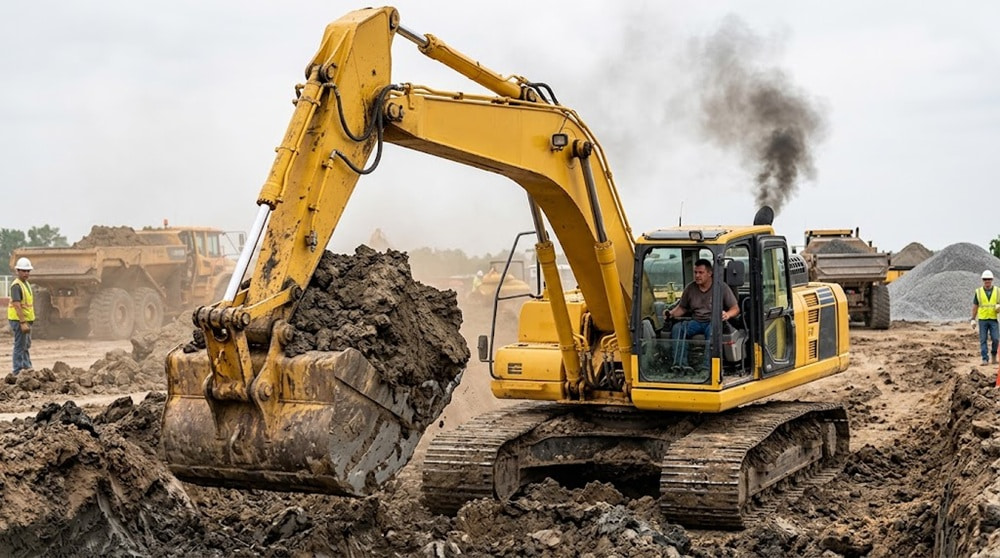

La même machine utilise plusieurs vérins différents. Sur une pelle, le vérin de flèche soulève la flèche, le vérin de balancier déplace le bras et le vérin de godet actionne le godet. Sur un bouteur, les vérins de levage montent et descendent la lame, tandis que les vérins d'inclinaison et de ripper contrôlent d'autres accessoires. Chaque vérin possède son propre alésage, sa propre tige, sa propre course et sa propre géométrie de montage ; un vérin de flèche ne peut donc pas être simplement remplacé par un vérin de godet.

Des machines comme la Komatsu PC200-7 utilisent des ensembles de vérins de flèche, de balancier et de godet dédiés, et les remplacements doivent correspondre étroitement à la configuration d'origine. C'est pourquoi les opérateurs expérimentés comparent soigneusement les dimensions de montage et la course, et pourquoi la Gamme de vérins hydrauliques pour bulldozers est organisée en fonction du modèle de machine et de la position du vérin, afin que l'unité correcte puisse être identifiée avant la commande.

Pourquoi la qualité des joints et de la tige détermine la durée de vie

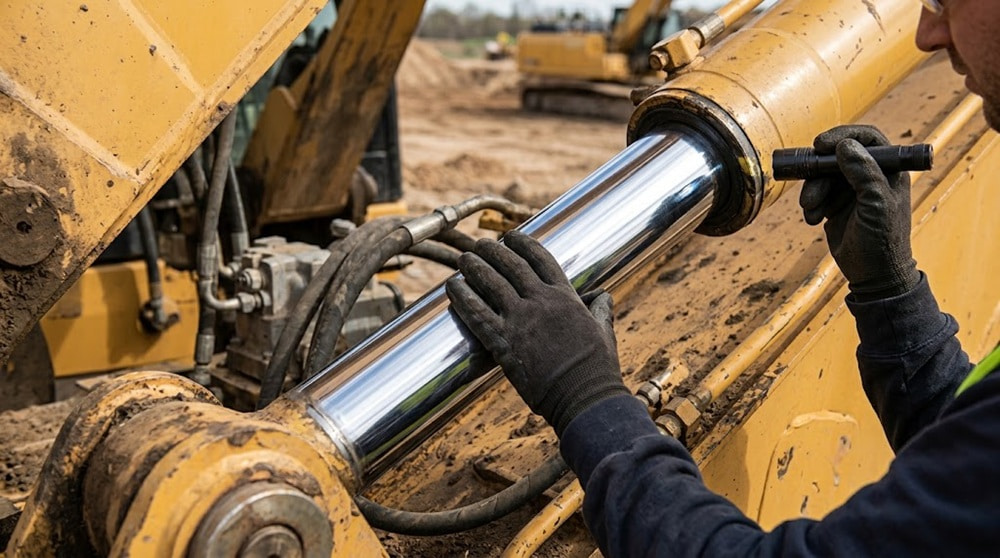

Deux vérins ayant les mêmes dimensions peuvent avoir des durées de vie très différentes selon la qualité des joints et la surface de la tige. La tige est la partie qui s'étend dans la poussière et les intempéries, et sa surface chromée doit être lisse et dure. Une tige rayée détruit rapidement les joints, c'est pourquoi la protection de la tige est une priorité de maintenance.

Le kit de joints est le cœur du vérin. Les joints de piston séparent les deux chambres d'huile, les joints de tige retiennent l'huile à l'intérieur et empêchent la saleté d'entrer, et les joints racleurs nettoient la tige lorsqu'elle se rétracte. Lors de l'achat d'un vérin de remplacement ou d'un kit de joints, vérifiez le matériau des joints et la marque. Les joints de qualité coûtent plus cher au départ, mais permettent généralement d'économiser de l'argent sur toute la durée de vie.

Garder la tige propre et protégée est le moyen le plus simple de prolonger la durée de vie du vérin. Essuyez la tige après le travail dans des conditions poussiéreuses, évitez d'utiliser la tige comme marchepied et réparez les petites fuites avant qu'elles ne deviennent importantes.

Achat d'un vérin de remplacement : ce qu'il faut préparer

Lorsque le moment est venu de commander, préparez les détails suivants afin que le fournisseur puisse identifier le vérin correct :

• Marque, modèle et numéro de série de la machine.
• Position du vérin, telle que flèche, balancier, godet ou lame.
• Numéro de pièce d'origine figurant sur la plaque signalétique du vérin, s'il est lisible.
• Dimensions de l'alésage, de la tige et de la course, ou l'ancien vérin pour référence.
• Type de montage et tailles des axes.

Pour les machines de grande taille et fortement sollicitées telles que les pelles Caterpillar E320DL, E330D, E336DL et E345D, les vérins de flèche et de bras supportent des charges extrêmes et fonctionnent en cycles continus. Les propriétaires de machines recherchent généralement une construction robuste avec des tiges solides et des joints fiables, et des ensembles tels que le Vérin de levage hydraulique robuste montrent la différence de qualité de fabrication entre une unité standard et une unité conçue pour des cycles exigeants. Renseignez-vous sur le matériau de la tige, la marque des joints et si le vérin est testé sous pression avant la livraison.

Conseils d'entretien pour prolonger la durée de vie des vérins

L'entretien des vérins est simple et repose principalement sur la propreté et l'observation. Les pratiques suivantes sont recommandées :

• Inspectez quotidiennement les tiges et les joints, surtout après un travail dans la poussière ou la boue.
• Gardez la tige légèrement déployée lorsque la machine est à l'arrêt pour protéger la surface chromée contre les dommages causés par les pierres.
• Utilisez l'huile hydraulique appropriée et changez-la selon le calendrier recommandé.
• Maintenez les supports et les axes de vérin graissés pour éviter l'usure de la tringlerie.
• Réparez rapidement les fuites externes et remplacez les kits de joints par jeu complet.
• Stockez les vérins de rechange à la verticale avec les orifices bouchés pour empêcher la saleté d'entrer.

Un peu d'attention chaque jour permet d'éviter la plupart des défaillances de vérins. La plupart des remplacements prématurés de vérins sont dus à des fuites ignorées, des tiges endommagées et une huile contaminée, autant de problèmes évitables avec un entretien de base.

FAQ

Comment savoir quel vérin hydraulique convient à ma machine ?

Utilisez d'abord le modèle de la machine et le numéro de pièce d'origine. Si le numéro de pièce est manquant, mesurez l'alésage, la tige, la course et les dimensions de montage, puis confirmez-les auprès du fournisseur.

Puis-je reconstruire mon ancien vérin au lieu d'en acheter un nouveau ?

Souvent oui, si le fût et la tige sont en bon état. Le remplacement du kit de joints peut restaurer un vérin pour une fraction du coût d'une unité neuve.

Pourquoi mon vérin descend-il tout seul lorsqu'il est à l'arrêt ?

Une fuite interne au niveau du joint de piston est la cause la plus fréquente. Faites tester le vérin et vérifiez la soupape de commande si le vérin est en bon état.

Quelle est la différence entre les vérins de flèche, de balancier et de godet ?

Ils ont des dimensions d'alésage, de tige, de course et de montage différentes car chacun déplace une tringlerie différente avec une charge et une portée différentes.

Les vérins hydrauliques de rechange sont-ils aussi bons que les pièces d'origine ?

La qualité varie selon le fabricant. Comparez le matériau de la tige, la marque des joints et le processus de test, et choisissez un fournisseur capable de confirmer les spécifications et de fournir une assistance.

Conclusion

Le vérin hydraulique est l'un des composants les plus sollicités sur toute excavatrice, bouteur ou chargeuse. Confirmez l'alésage, la tige, la course et les détails de montage avant de commander, protégez la tige et les joints pendant l'utilisation, et réparez les fuites rapidement. Avec le bon vérin et un entretien quotidien simple, la machine conserve toute sa puissance de creusement et de levage pendant de nombreuses heures de travail supplémentaires.
